Pozos Canadienses: Guía de Cálculo y Diseño

¿Te imaginas refrescar tu casa en verano y templarla en invierno sin gastar un solo watt en aire acondicionado o calefacción? Parece magia, pero es física pura.

En nuestro último video de @tucasareal, exploramos el fascinante mundo de los pozos canadienses (o pozos provenzales). Si vienes de YouTube para profundizar en los cálculos técnicos, estás en el lugar correcto. En este artículo vamos a desglosar cómo diseñar este sistema paso a paso.

¿Qué es un Pozo Canadiense y cómo funciona?

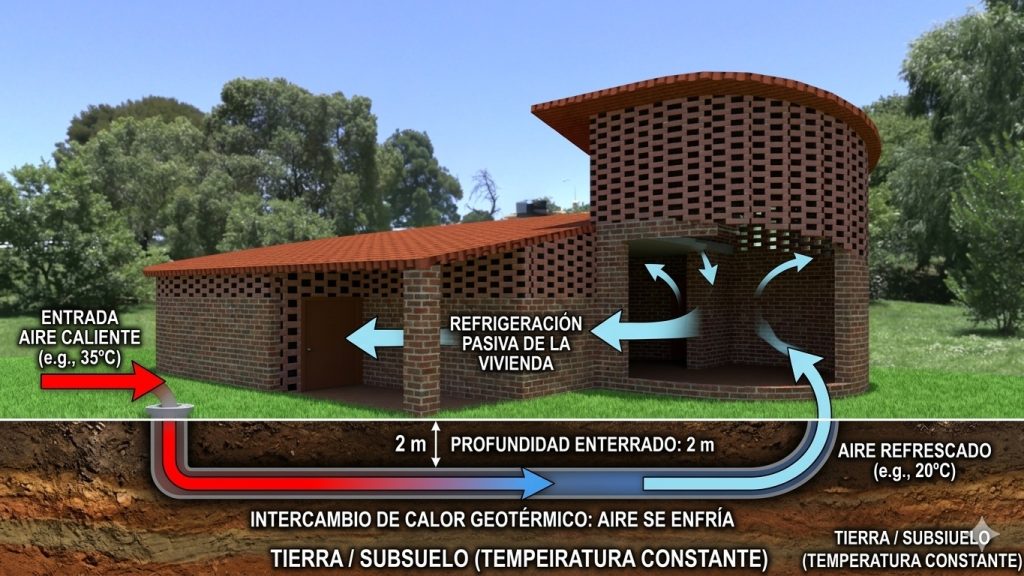

Un pozo canadiense consiste en una red de tuberías enterradas a una profundidad determinada (generalmente entre 2 y 4 metros) a través de las cuales se hace circular aire exterior antes de introducirlo en la vivienda.

La Física del funcionamiento: Inercia Térmica

El principio fundamental es la inercia térmica del suelo. Mientras que la temperatura del aire exterior fluctúa drásticamente entre el día y la noche o entre estaciones, la temperatura del subsuelo a partir de los 2 metros permanece prácticamente constante (entre 10°C y 18°C dependiendo de la ubicación geográfica).

En verano: El aire exterior caliente cede calor al terreno más fresco a través de las paredes del tubo, entrando a la casa a una temperatura mucho más agradable.
En invierno: El aire exterior frío absorbe el calor retenido en la tierra, precalentándose antes de entrar al sistema de calefacción, lo que reduce drásticamente el consumo energético.

Cálculos Técnicos: El Diámetro de los Tubos

Para que el intercambio de calor sea eficiente, el aire no debe circular ni demasiado rápido (porque no alcanzaría a enfriarse/calentarse) ni demasiado lento (porque requeriría ventiladores muy potentes).

1. Velocidad del aire

La velocidad ideal debe estar entre 2 m/s y 4 m/s. Si supera los 5 m/s, el intercambio térmico es ineficiente.

2. Cálculo del Caudal (Q)

Primero debemos saber cuánto aire necesitamos renovar por hora. La fórmula básica es:

Q = v \cdot A

Donde:

Q: Caudal de aire (m $^3$ /s).
V: Velocidad del aire (m/s).
A: Área de la sección transversal del tubo (m $^2$ ).

3. Diámetro del tubo (d)

Para calcular el diámetro necesario basado en el caudal requerido:

d = \sqrt{\frac{4 \cdot Q}{\pi \cdot v}}

Valores estándar recomendados:

Para viviendas unifamiliares, se suelen utilizar tubos de entre 150 mm y 250 mm de diámetro.

La longitud del tubo suele oscilar entre los 35 y 50 metros para garantizar un intercambio óptimo.

Pros y Contras

Ventajas (Pros)	Desventajas (Contras)
Ahorro Energético: Reduce el uso de aire acondicionado y calefacción hasta en un 70%.	Costo de Instalación: Requiere excavaciones importantes, lo que aumenta el costo inicial.
Bajo Mantenimiento: Solo requiere limpieza de filtros y revisión de drenajes.	Condensación: Si no se instala con una pendiente (mín. 2%), puede acumular agua y generar moho.
Sustentabilidad: Es una energía limpia que no utiliza refrigerantes químicos.	Radón: En zonas con suelos graníticos, existe riesgo de infiltración de gas radón si el tubo no es estanco.
Confort Térmico: Proporciona aire fresco y renovado de forma constante.	Espacio: Se necesita un terreno con suficiente superficie para enterrar los metros de tubo necesarios.

Consideraciones

Materiales: Es vital usar tubos de polietileno de alta densidad (PEAD) de grado alimenticio o con capas interiores antibacterianas. Nunca usar tubos de PVC comunes, ya que pueden soltar compuestos volátiles.
Pendiente de Drenaje: El tubo debe tener una inclinación hacia un punto de recogida de condensados para evitar malos olores y bacterias.
Filtros: Se debe colocar una rejilla y un filtro en la entrada de aire exterior para evitar que entren insectos, roedores o suciedad.

Ejemplo Práctico:

Una vivienda de 80 m $^2$ es un excelente ejemplo, ya que representa el área promedio de una casa familiar pequeña o una cabaña modular moderna.

1. Determinar el Volumen de Aire a Mover

Primero, calculamos el volumen total de la vivienda. Suponiendo una altura estándar de techo de 2.5 metros:

V vivienda = Área x Altura

Aplicando formula:

V vivienda = 80 m2 x 2.5 m = 200 m3

Para una ventilación saludable, se recomienda renovar el aire de la casa al menos 1 vez por hora (1 ACH). Por lo tanto, nuestro Caudal (Q) necesario es:

Q = 200 m3/h

2. Convertir el Caudal a Unidades de Segundo

La física de fluidos se trabaja mejor en metros cúbicos por segundo (m3/s). Dividimos por 3,600 (segundos en una hora):

Q_s = \frac{200 \text{ m}^3/\text{h}}{3.600} \approx 0,0556 \text{ m}^3/\text{s}

«Donde Qs es el caudal por segundo necesario para renovar los 200 metros cúbicos de aire de la vivienda.»

3. Establecer la Velocidad del Aire

Para que el intercambio de calor con la tierra sea eficiente, el aire no debe ir muy rápido. La velocidad recomendada (v) es de 2 m/s

4. Calcular el Área de la Sección del Tubo (A)

Utilizamos la fórmula de continuidad: Q = v . A, despejando el área:

A = \frac{Q_s}{v} = \frac{0,0556 \text{ m}^3/\text{s}}{2 \text{ m/s}} = 0,0278 \text{ m}^2

A = 0,0278 m2

5. Calcular el Diámetro del Tubo (D)

A partir del área de un círculo:

(A = \pi \cdot r^2)

despejamos el diámetro:

D = \sqrt{\frac{4 \cdot A}{\pi}} = \sqrt{\frac{4 \cdot 0,0278}{3,1416}} \approx 0,188 \text{ metros}

Resultado técnico: El diámetro ideal es de 188 mm.

En el mercado, los diámetros comerciales más cercanos suelen ser 160 mm o 200 mm. Para este ejemplo, un tubo de 200 mm (20 cm) sería la opción más eficiente para evitar pérdidas por fricción y facilitar el flujo natural del aire.

6. Calcular la Longitud del Tubo (L)

La longitud es el factor más crítico para garantizar que el aire tenga suficiente tiempo de contacto con la tierra para enfriarse o calentarse.

El concepto: Eficiencia Térmica ( $\epsilon$ )

No se trata solo de enterrar tubo; se trata de transferencia de calor. Si el tubo es muy corto, el aire pasa demasiado rápido y no cambia su temperatura. Si es excesivamente largo, generamos una fricción innecesaria que forzará el ventilador sin ganar más beneficio térmico.

La fórmula de transferencia de calor

Para un cálculo profesional, los ingenieros utilizan el método NTU (Number of Transfer Units). Una simplificación para el diseño es:

L = \frac{\dot{m} \cdot C_p}{h \cdot \pi \cdot D} \cdot \ln\left(\frac{T_{suelo} – T_{entrada}}{T_{suelo} – T_{salida}}\right)

Ejemplo aplicado a nuestra vivienda de 80 m $^2$ :

Siguiendo con nuestro tubo de 200 mm, establecemos un objetivo de eficiencia:

Entrada: Aire exterior a 35°C (verano).
Suelo: Temperatura constante a 15°C.
Salida deseada: Aire a 20°C.

En suelos promedio (arcillo-arenosos), una regla técnica simplificada nos dice que necesitamos entre 0,5 y 1 metro de tubo por cada 5 m $^3$ /h de aire.

L = \frac{200 \text{ m}^3/\text{h}}{5} = 40 \text{ metros}

Para velocidades de 2 m/s, una longitud de entre 35 y 50 metros suele ser el «punto dulce» donde se obtiene el máximo beneficio térmico sin que la fricción del aire sea excesiva.

Factores que pueden variar la longitud

Tipo de suelo: Los suelos húmedos o arcillosos conducen mejor el calor, permitiendo tubos más cortos (30-35m). Los suelos secos o arenosos son aislantes y requieren más longitud (50-60m).
Material: El Polietileno de Alta Densidad (PEAD) transmite el calor mucho mejor que el PVC convencional.
Profundidad: A mayor profundidad, la temperatura del suelo es más estable, optimizando el rendimiento.

Es importante notar que estos 40 metros pueden variar según las condiciones específicas de tu terreno:

«Recuerda que si el terreno es pequeño, estos 40 metros se pueden distribuir en forma de ‘S’ o serpentín, manteniendo siempre una distancia de al menos 2 metros entre cada tramo de tubería.»

7. Factores que pueden variar la longitud

Nota Importante de Seguridad

L \approx \frac{V_{vivienda}}{5} = \frac{200 \text{ m}^3}{5} = 40 \text{ metros}

Es vital mencionar que estos cálculos son una base teórica. En la práctica, intervienen factores como la conductividad térmica del terreno (si es arcilloso, arenoso o rocoso) y las pérdidas de carga por codos o filtros.

Recomendación: Siempre se debe contar con el respaldo de un especialista en termodinámica o arquitectura bioclimática para realizar el cálculo ejecutivo final y garantizar la estanqueidad del sistema, evitando riesgos como la acumulación de gas radón o humedades.

Parámetro	Valor de Ejemplo
Superficie Casa	80 m^2
Caudal de Aire	200 m $^3$ /h
Velocidad Aire	2 m/s
Diámetro Sugerido	200 mm
Longitud del Tubo	35 a 45 metros
Profundidad	2.0 a 3.0 metros

8. Distribución Inteligente: ¿Cómo llega el aire a cada habitación?

Una duda frecuente es si necesitamos un pozo para cada cuarto. La respuesta es no. El aire que viene del subsuelo llega a un pleno de distribución (o cámara central) y desde allí se ramifica.

Para maximizar la eficiencia, te recomendamos:

Inyección: Colocar las rejillas de entrada en dormitorios y sala.
Extracción Natural: Complementar el sistema con chimeneas solares o extractores en baños y cocina. Esto genera una presión negativa que «succiona» el aire fresco del pozo hacia toda la casa de forma constante.

Conclusión: Construir con el Planeta, no contra él

El pozo canadiense no es solo una técnica de ahorro; es una filosofía de diseño. Al integrar la inercia térmica de la tierra en tu proyecto, estás reduciendo tu huella de carbono y garantizando un aire mucho más puro y saludable para tu familia.

¿Quieres ver este sistema en acción?

No olvides ver nuestro video detallado donde explicamos visualmente la instalación y el funcionamiento de estos pozos.
